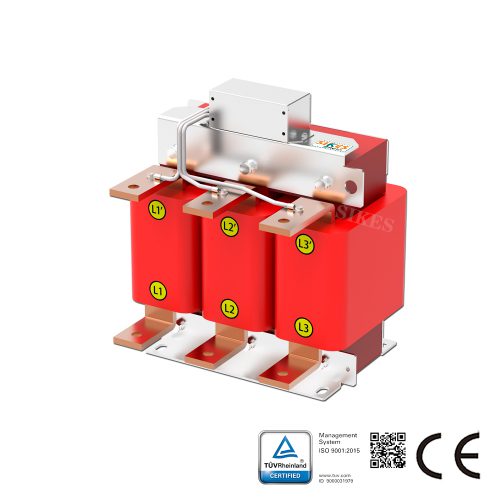

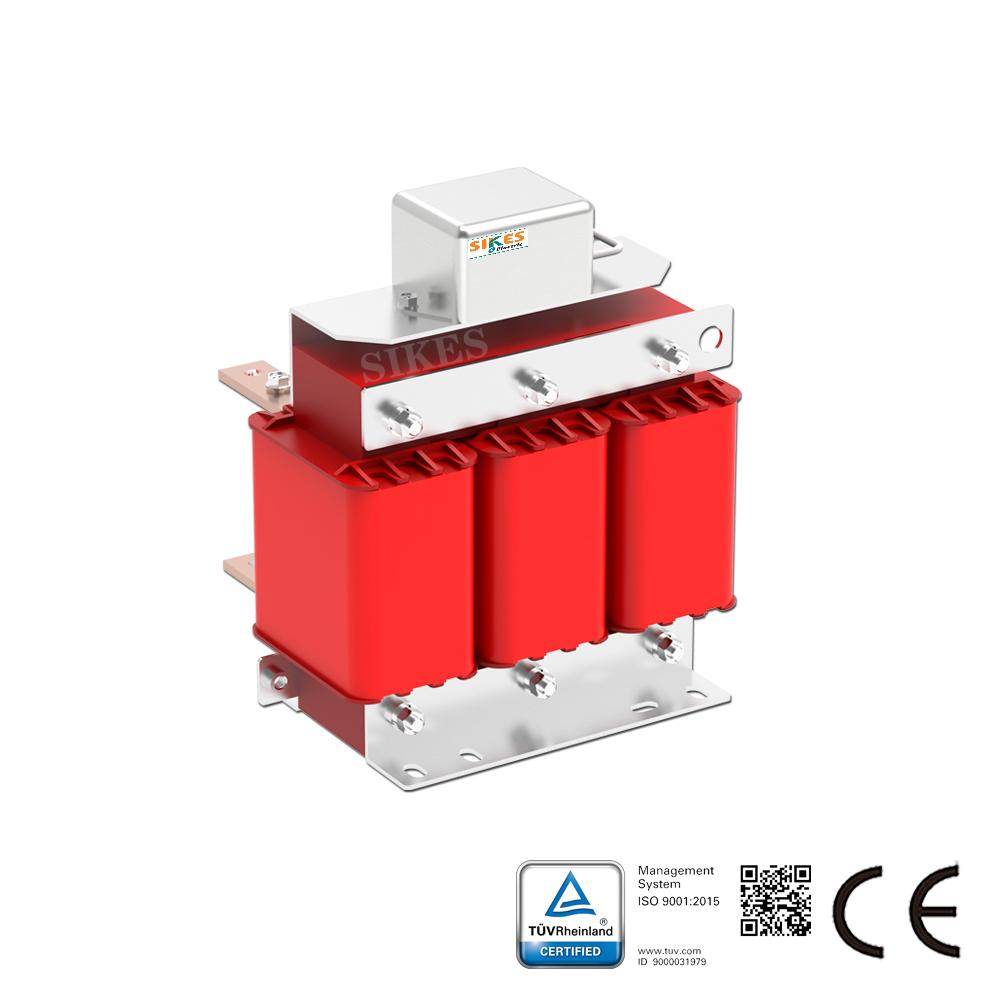

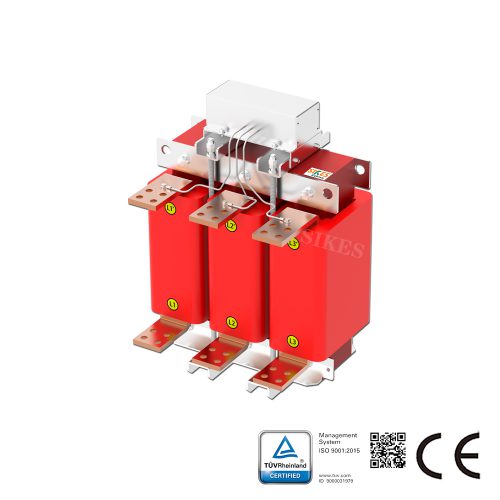

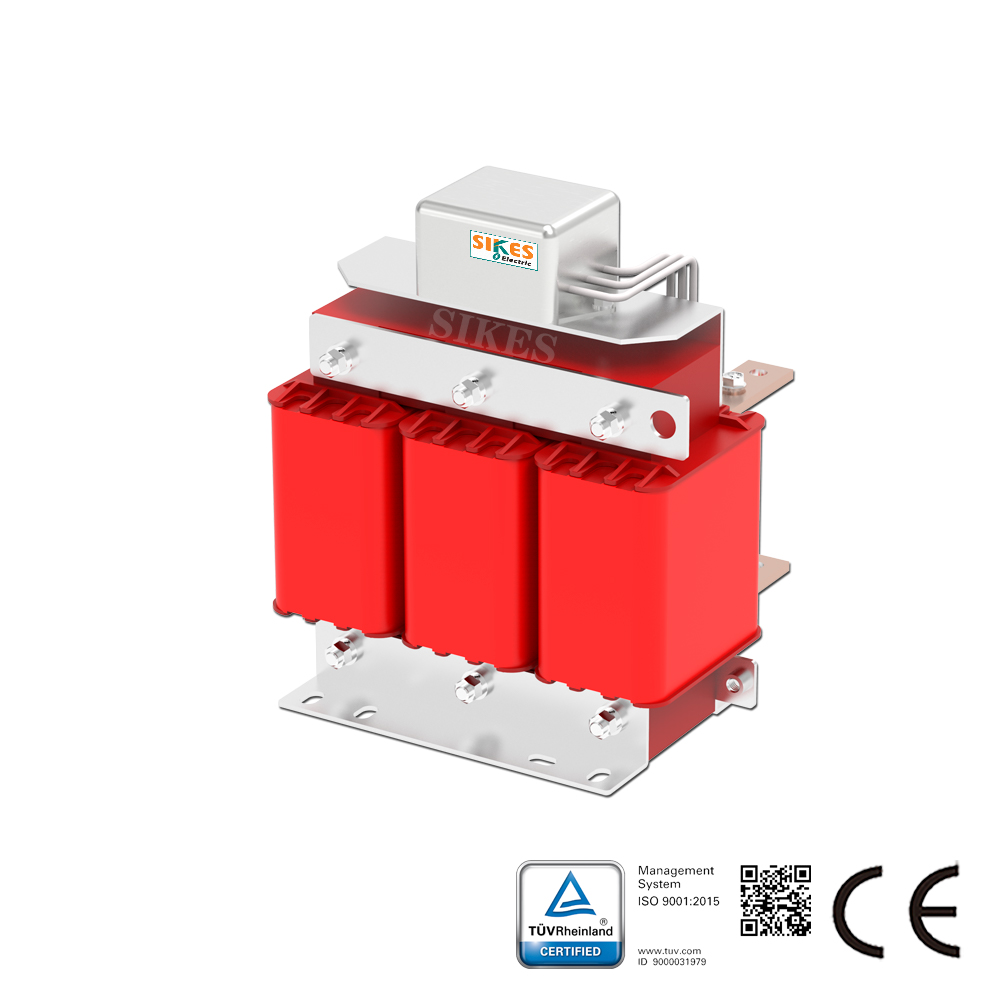

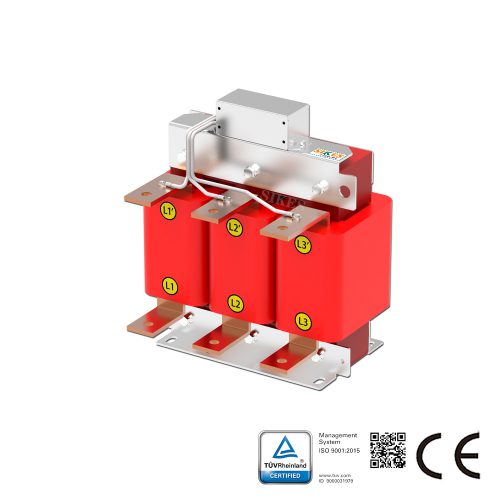

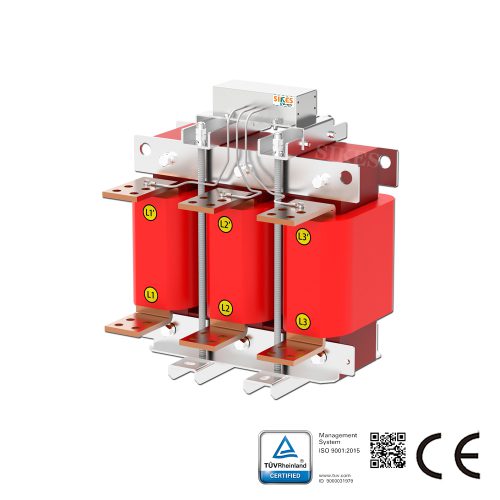

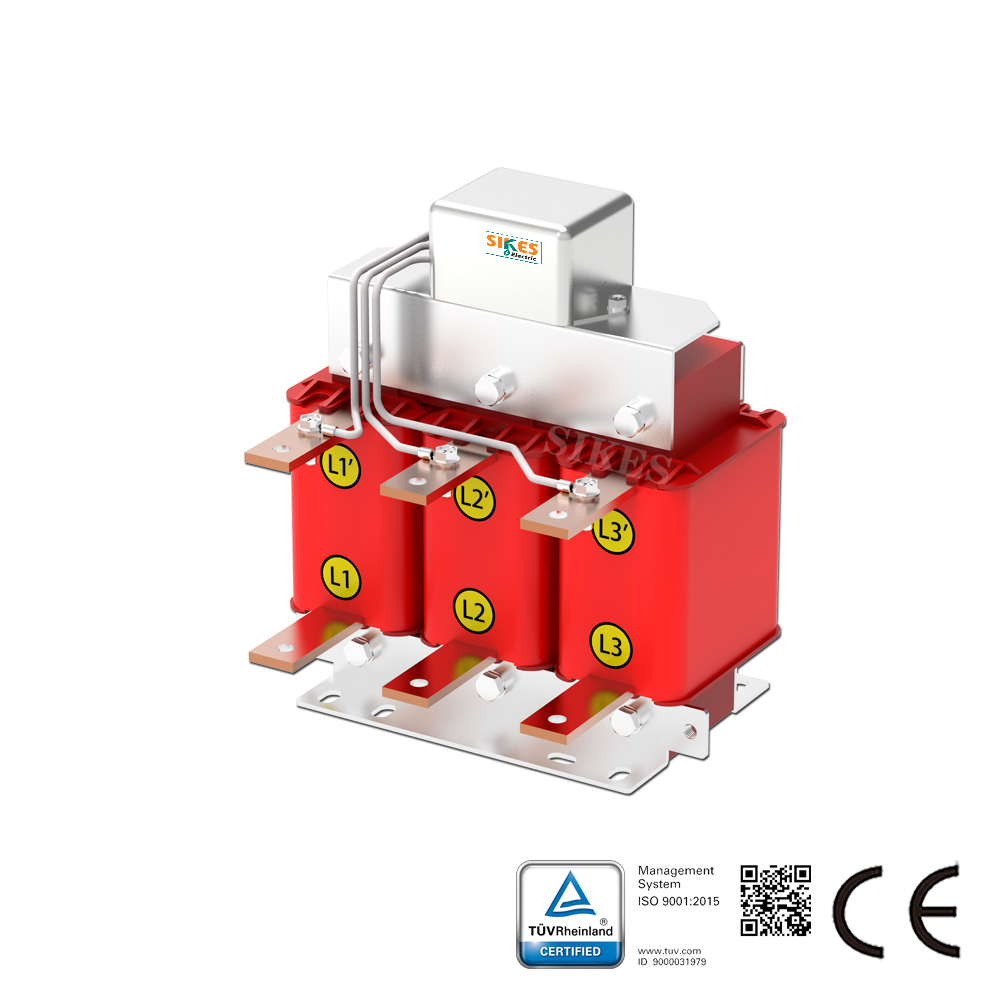

dv/dt滤波器 产品描述

西凯士dv/dt滤波器通过降低变频器输出电压的dU/dt值，减少电机的绝缘应力。根据型号不同，其适用电缆长度可达100至300米。
此外，该系列单元设计最高开关频率为200 kHz。开关频率较低时，滤波器产生的热量更少。本电机不适用于变频驱动改造应用。
Du/Dt滤波器是正弦波滤波器的经济型替代方案。

dv/dt滤波器可为客户提供以下支持：
1.有效降低变频器伺服电机端的dv/dt电压；
2.防止传输电缆与伺服电机线圈过早老化及击穿；
3.延长伺服电机使用寿命与运行周期，提升伺服系统可靠性；
4.减少对周边设备及电路的干扰；
5.降低电机接地漏电流；
6.抑制滤波器与电机间接触器接通时的干扰；
7.有效降低伺服电机端峰值脉冲电压；
8.满足IEC 60034-17、60034-25标准输出要求。

dv/dt滤波器技术参数：
额定电压范围：3*380±10%
dv/dt≤1000μS
防护等级：IP00
过载能力：150% 60秒，120% 60分钟
绝缘等级：F级
介电强度：交流4000V/5mA/60秒
绝缘电阻：铁芯-绕组≥100MΩ（直流1000V）
冷却方式：AN

正弦波滤波器应用领域：
通风设备、输送机、泵类
暖通空调系统、压缩机
电梯、起重机、风力发电、不间断电源、应急电源
长电缆电机驱动
多电机并联驱动
中压应用（部署于升压变压器前）
