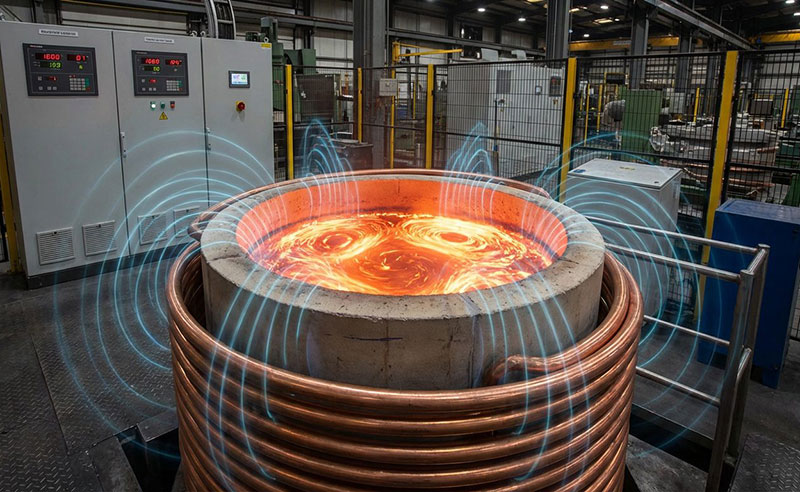

中频炉作为工业领域数量最大、污染最严重的谐波源之一，其治理需求早已是行业共识，但从实际落地情况来看，谐波污染问题远未得到根本解决。
一方面，谐波治理技术路线看似成熟，无源滤波、有源滤波、多脉整流等方案在工程上均有应用；但另一方面，多数企业在实际治理过程中，仍普遍面临方案与工况不匹配、检测环节缺失、运维成本高企等现实困境，导致”治理不彻底”甚至”越治越乱”的情况屡见不鲜。
结构简单，成本较低，兼具无功补偿功能。
只能滤除固定次数谐波，可能与系统发生谐振引发设备事故，滤波效果易受系统阻抗影响。
负载稳定、谐波次数固定（如老式6脉整流）、对成本敏感的中小容量场景。
动态跟踪补偿所有次谐波（2-50次），响应快，不受系统阻抗影响。
成本较高，单机容量有限，维护相对复杂。
负载稳定、谐波次数固定（如老式6脉整流）、对成本敏感的中小容量场景。
选型简便(只需电压功率参数)，免调试免维护（3年内），不吸收上游谐波，有效滤除非特征谐波。
本质上属无源技术，对大范围波动负载的适应性可能不如APF。
标准6脉/12脉整流的中频炉，希望安装简便、后期维护量小的场合，效果可达THDi < 10%。
主动式治理，从根源降低谐波产生，效果显著。
设备投资高，变压器体积大，改造复杂。
大容量新建中频炉项目，可结合高压侧滤波补偿，实现综合效益。

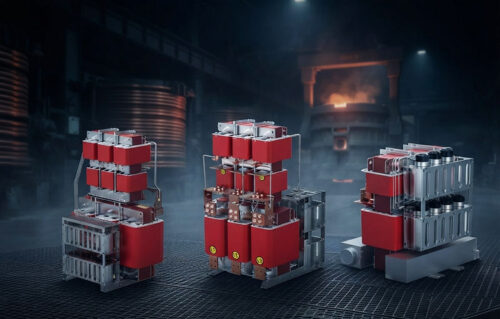

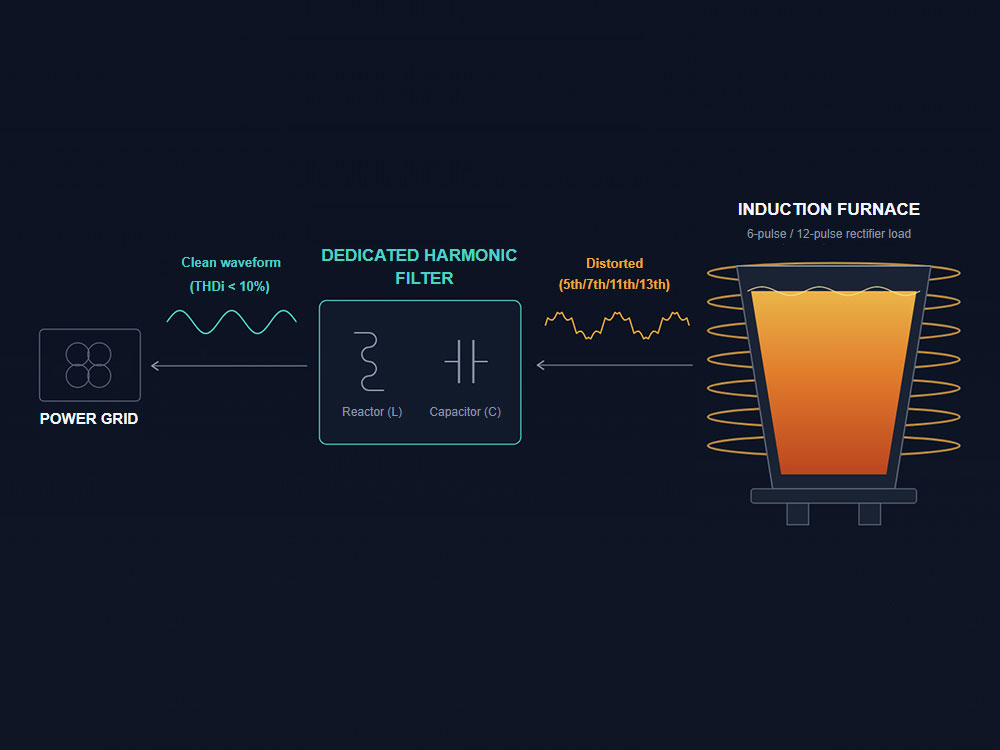

中频炉专用滤波器是一种针对中频感应炉电源系统设计的电能质量治理设备，主要用于抑制中频炉运行过程中由整流、逆变等非线性负载产生的谐波电流，降低电网谐波污染，改善功率因数，减少电能损耗和设备发热。
该滤波器通常采用电抗器、电容器等无源滤波元件组成，通过特定频率的谐振特性吸收和衰减目标谐波，使供电系统保持稳定运行，提高中频炉设备的运行效率和电网兼容性，广泛应用于冶金、铸造、热处理等采用中频感应加热设备的工业场合。
治理方案设计前，需完成以下基础工作：
1.1. 采用专业电能质量分析设备，对电网进行连续监测
1.2. 准确获取谐波频谱分布（谐波次数及含量占比）、无功功率波动曲线等关键参数
以上实测数据是方案设计的核心依据，不应以经验估算或同类项目类比替代。
不同谐波特性对应不同的技术路线：
2.1. 若谐波以5、7、11、13次等固定特征谐波为主，且负载相对稳定，无源滤波器在经济性上具有明显优势，可优先选择
2.2. 若谐波成分复杂多变，或存在电压闪变抑制需求，宜采用APF或SVG+FC混合方案，以获得更好的动态响应能力
2.3 对于新建大容量项目，可优先考虑12/24脉整流技术，从源头降低谐波产生量
不同技术路线在工程实施中各有侧重：
3.1. 无源滤波器设计需精确核算电抗率（如5%、7%等）及电容器额定电压，并预留合理裕量，以规避与系统发生谐振的风险
3.2. 有源设备选型应考虑关键部件的冗余配置，重点关注核心器件（如IGBT模块）的品牌可靠性与散热设计
该案例展示了中频炉专用滤波器在治理特征谐波、抑制无功冲击方面的实际应用效果。
某铸造企业配置有一台6脉整流、容量5吨的中频炉，运行过程中产生了显著的5、7、11、13次谐波，并伴随剧烈的无功冲击（短时峰值达2000kvar），引发电网电压闪变，对供电系统安全稳定运行构成一定影响。
针对上述问题，该企业采用了中频炉专用滤波器方案进行治理。
设备投运后，主要运行指标改善情况如下：
1. 谐波治理：高压侧5、7、11、13次谐波电流均降至国家标准限值以内。
2. 功率因数：由投运前的0.89提升并稳定在0.95以上。
3. 电压闪变：电网电压最大波动被有效抑制在200V以内，设备运行安全性得到保障。
该案例表明，中频炉专用滤波器在治理特征谐波、抑制无功冲击方面具有较好的工程适应性，尤其适用于谐波特征相对固定、负载波动幅度可控的应用场景。
中频炉作为工业配电系统中数量最大、污染最严重的谐波源之一，其产生的5、7、11、13次等特征谐波及剧烈无功冲击，长期威胁着电网设备安全、计量精度与供电稳定性。
在实际治理过程中，行业普遍面临检测环节缺失、方案与工况错配、无源滤波谐振风险、成本与效果难以兼顾等一系列现实痛点，导致许多企业的谐波治理长期停留在”事后补救、治标不治本”的层面。
针对这些行业共性问题，我司推出了中频炉专用滤波器，专为6脉/12脉整流特性设计，选型简便、免调试免维护，可有效滤除非特征谐波、抑制无功冲击，供中频炉用户在治理谐波时参考选用。
