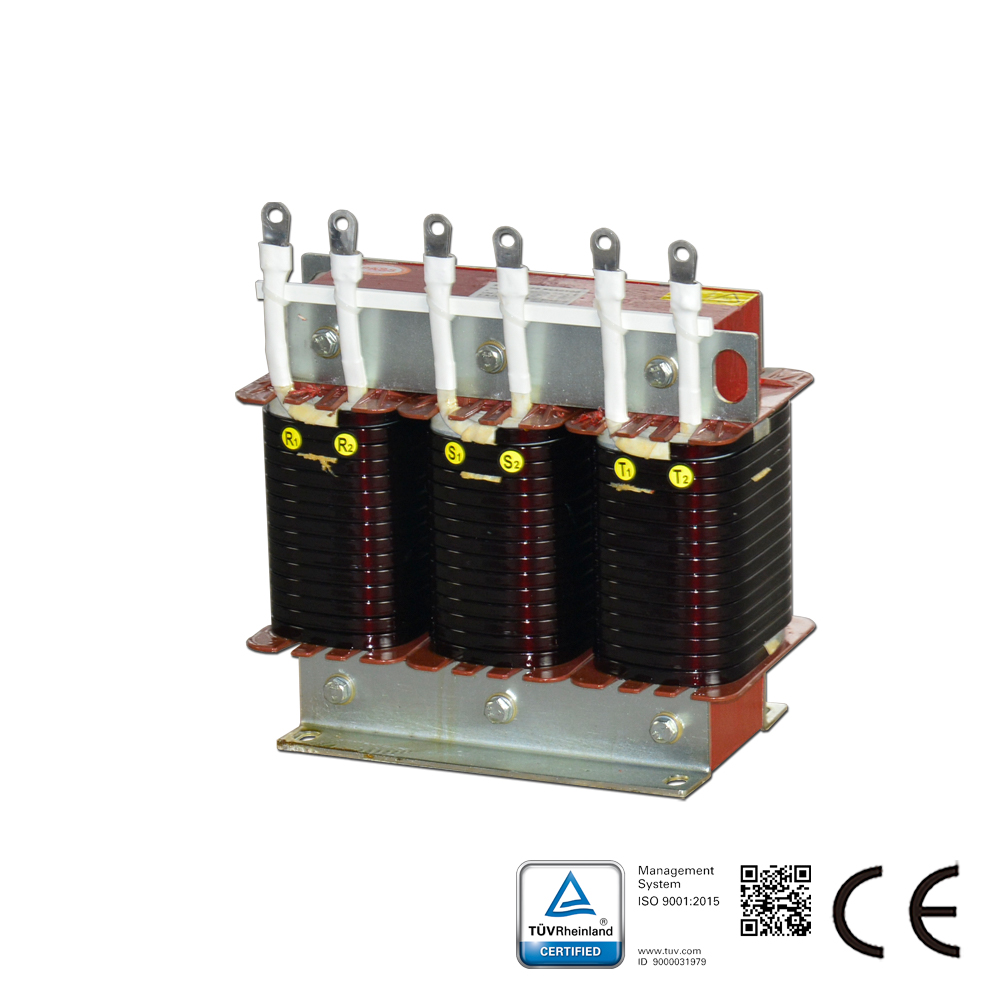

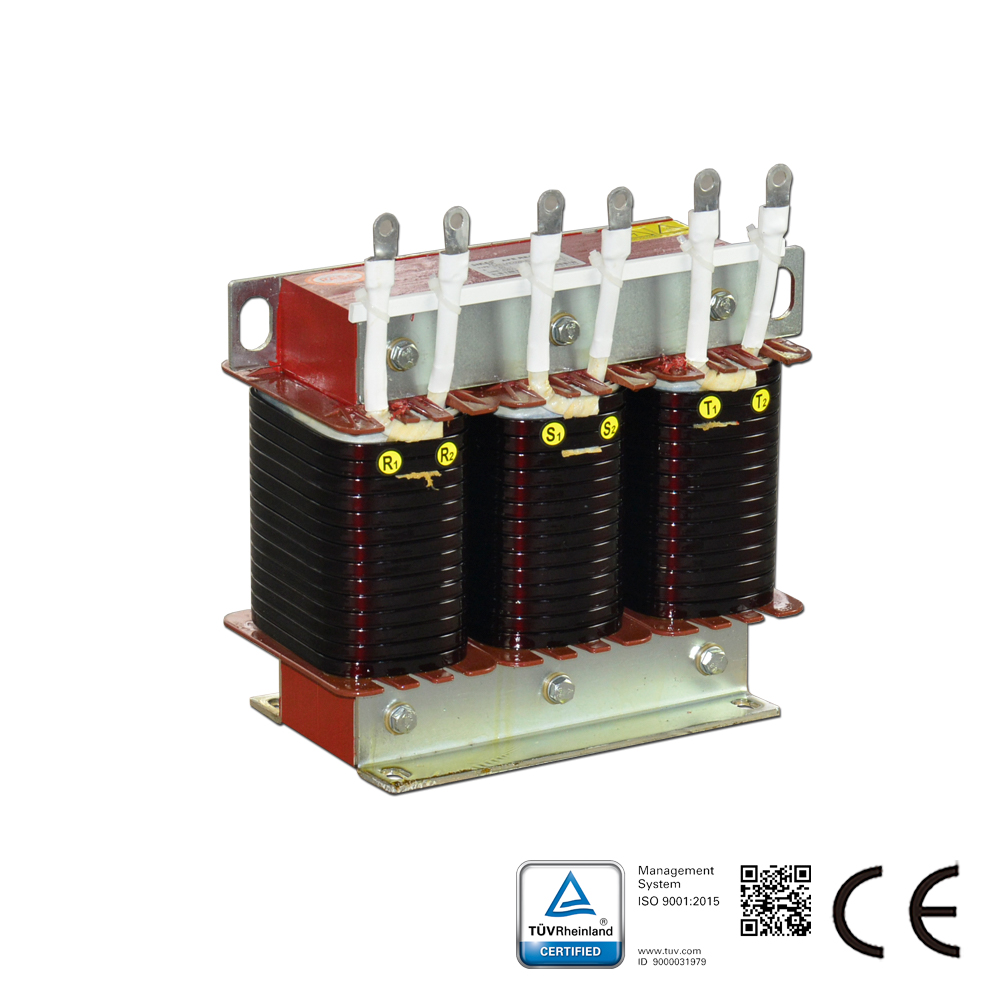

滤波电抗器说明：
滤波电抗器与电容器可组合成谐波回路，以抑制系统中的谐波电流，主要为3次、5次、7次、11次、13次及更高次谐波。滤波电抗器可采用并联或串联方式安装。

滤波电抗器功能：
PWM整流器LCL电抗器，载波频率：≥2kHz，工作频率：50Hz，相数：3
谐波包含变频器对电网的干扰，主要谐波为3、5、7、9、11、13、15、17、19次，输出侧谐波主要为5~10kHz高频谐波。

滤波电抗器技术参数：
额定电流：≤5000A；额定电压：＜1000V；介电强度：绕组-地3000VAC/50Hz/60s无损伤
绝缘电阻：绕组-地、穿心螺杆-地500VDC，绝缘电阻≥100MΩ；电抗器噪声：＜65dB（距电抗器1米处）
防护等级：IP00；绝缘等级：F/H；标准：IEC289；GB10229-88（等同采用IEC289:1987）

滤波电抗器的应用领域：
风力发电、光伏发电、变频器及不间断电源系统
