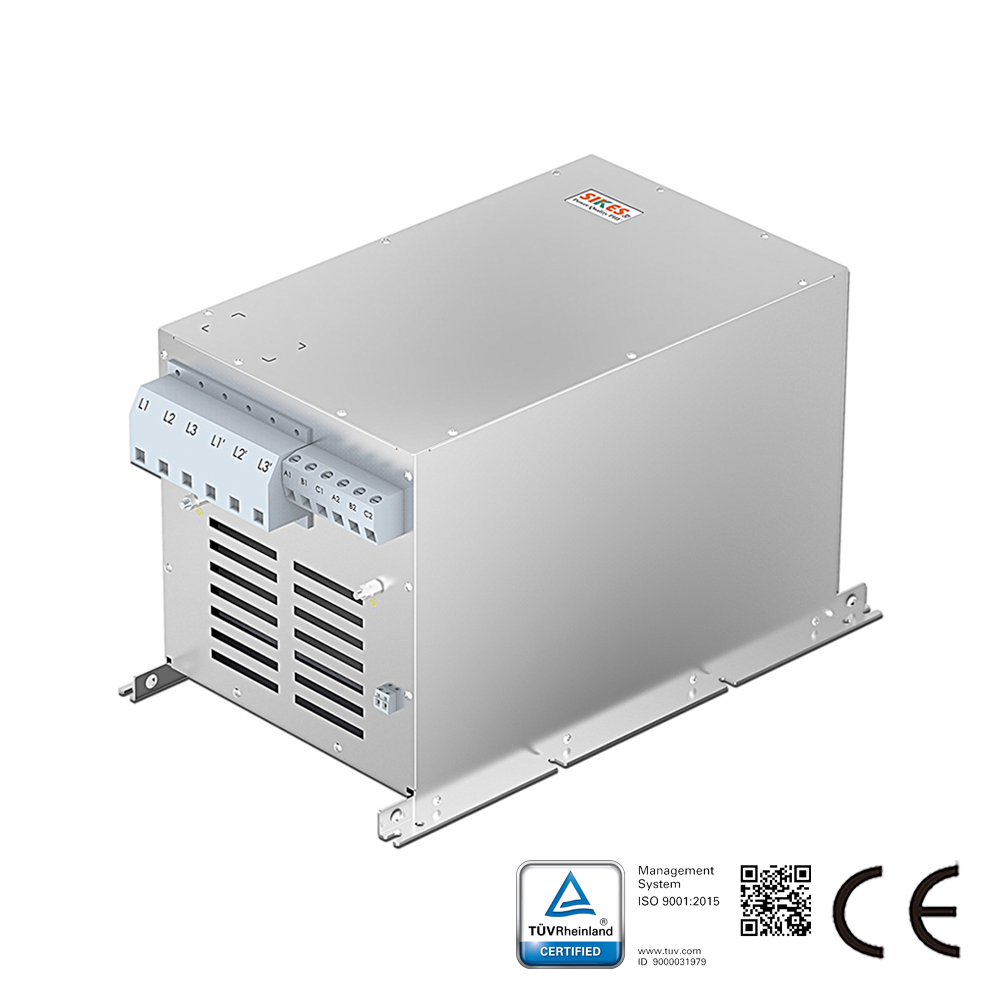

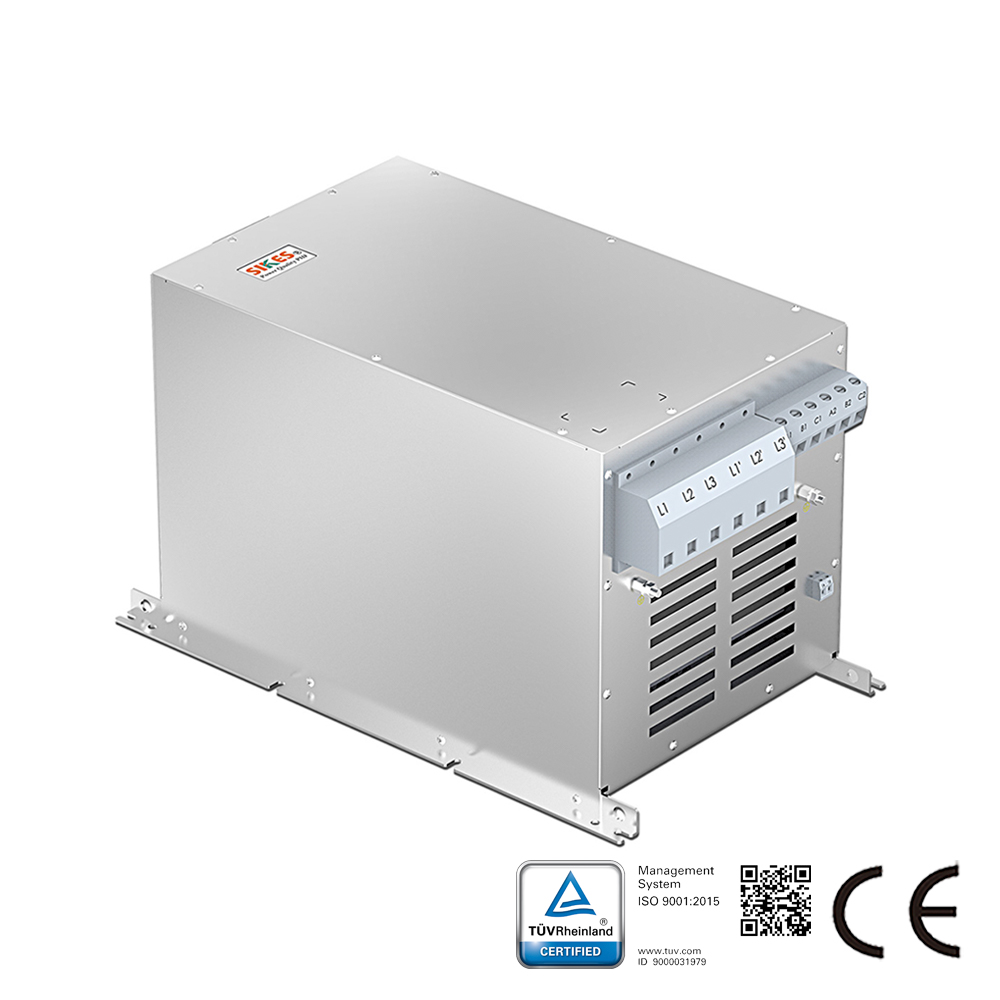

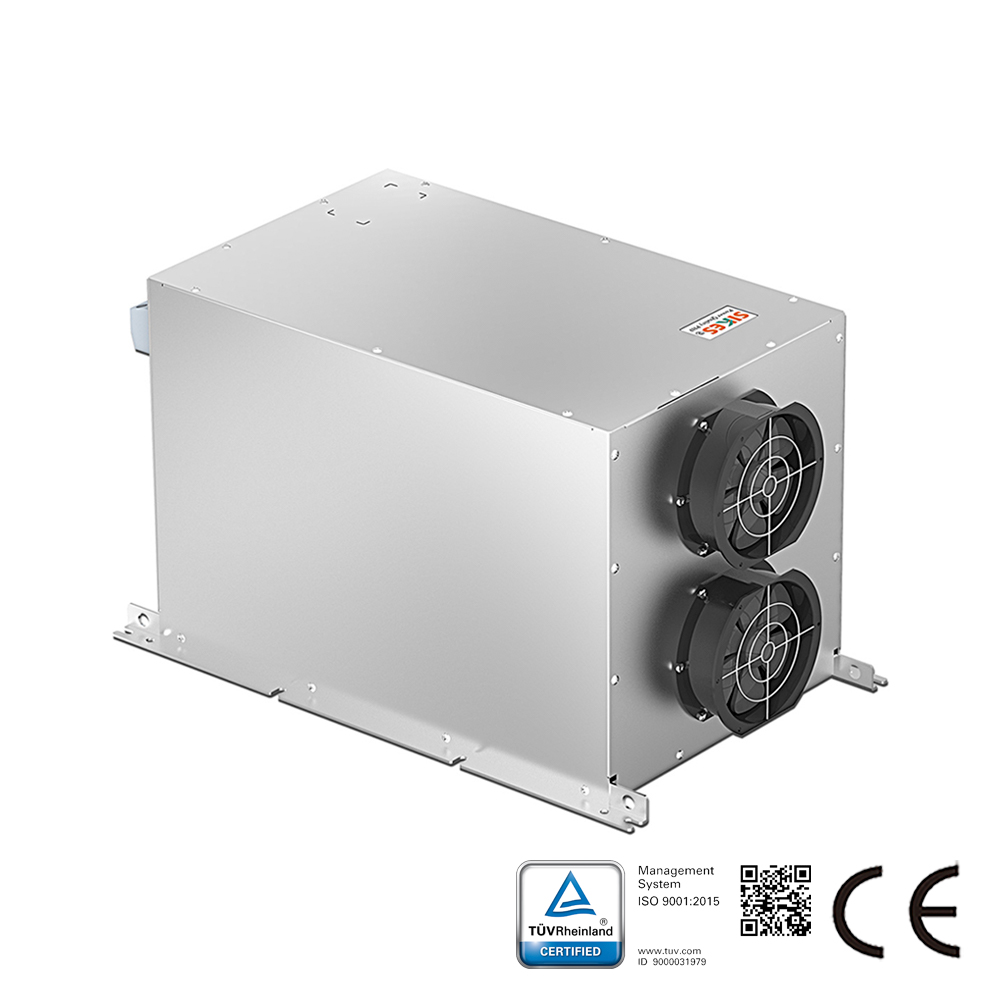

高级谐波滤波器PHF 010专为匹配变频器设计，总谐波失真率＜10%，额定电流171A。

型号：SKS-PHF-171-4A5/10

西凯士先进无源谐波滤波器PHF 005与PHF 010是坚固耐用且易于使用的无源谐波滤波器，可在保持良好系统能效的同时降低谐波。优化谐波性能先进谐波滤波器PHF 005/010是一种高性价比的完整解决方案。与传统谐波陷波滤波器相比，PHF系列占地面积更小，谐波抑制能力更强。该解决方案提供PHF 005和PHF 010两种型号。当连接于丹佛斯变频器前端时，可将满载时反馈至电网的谐波电流畸变降至总谐波电流畸变率5%和10%。（系统要求：总谐波电压畸变率<2%，线路电压不平衡度<1%）先进无源谐波滤波器效率>98%，为丹佛斯250kW及以下功率的变频器提供了高性价比且极其坚固的谐波解决方案。作为独立选配件，先进谐波滤波器采用紧凑型外壳设计，可轻松集成至现有柜体空间。这使其特别适用于对变频器改动有限的改造项目。 PHF 010总谐波电流畸变率<10%；与12脉波整流器相比性能相当或更优，且具备成本竞争力 PHF 005总谐波电流畸变率<5%；与18脉波整流器相比性能相当或更优，且具备成本竞争力订货号：130B1213

产品或解决方案咨询

在线聊天

产品详情

西凯士先进无源谐波滤波器PHF 005与PHF 010是坚固耐用且易于使用的无源谐波滤波器，可在保持良好系统能效的同时降低谐波。

优化谐波性能

先进谐波滤波器PHF 005/010是一种高性价比的完整解决方案。与传统谐波陷波滤波器相比，PHF系列占地面积更小，谐波抑制能力更强。

该解决方案提供PHF 005和PHF 010两种型号。当连接于丹佛斯变频器前端时，可将满载时反馈至电网的谐波电流畸变降至总谐波电流畸变率5%和10%。（系统要求：总谐波电压畸变率<2%，线路电压不平衡度<1%）

先进无源谐波滤波器效率>98%，为丹佛斯250kW及以下功率的变频器提供了高性价比且极其坚固的谐波解决方案。

作为独立选配件，先进谐波滤波器采用紧凑型外壳设计，可轻松集成至现有柜体空间。这使其特别适用于对变频器改动有限的改造项目。

PHF 010总谐波电流畸变率<10%；与12脉波整流器相比性能相当或更优，且具备成本竞争力
PHF 005总谐波电流畸变率<5%；与18脉波整流器相比性能相当或更优，且具备成本竞争力

订货号：130B1213

功能和特点

规格参数
线电压：
380-415 伏交流电（50 赫兹）标准配置；
440-480 伏交流电（60 赫兹）可按需提供；
500-525 伏交流电（50 赫兹）可按需提供；
690 伏交流电（50 赫兹）可按需提供。
外壳防护等级：IP20（IP21 可按需提供）
过载电流：160% 持续 60 秒
效率 >0.98
真实功率因数
0.85 @ 50% 负载
0.99 @ 100% 负载
环境温度：-25°C ~ 45°C（-13°F ~ 113°F）不降容运行

特性与优势
专为匹配丹佛斯 VLT® 系列变频器性能而设计
用户友好型启动；无需调试
无需定期维护
单台滤波器可保护多台变频器
设计符合以下电流畸变限值规范：
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
