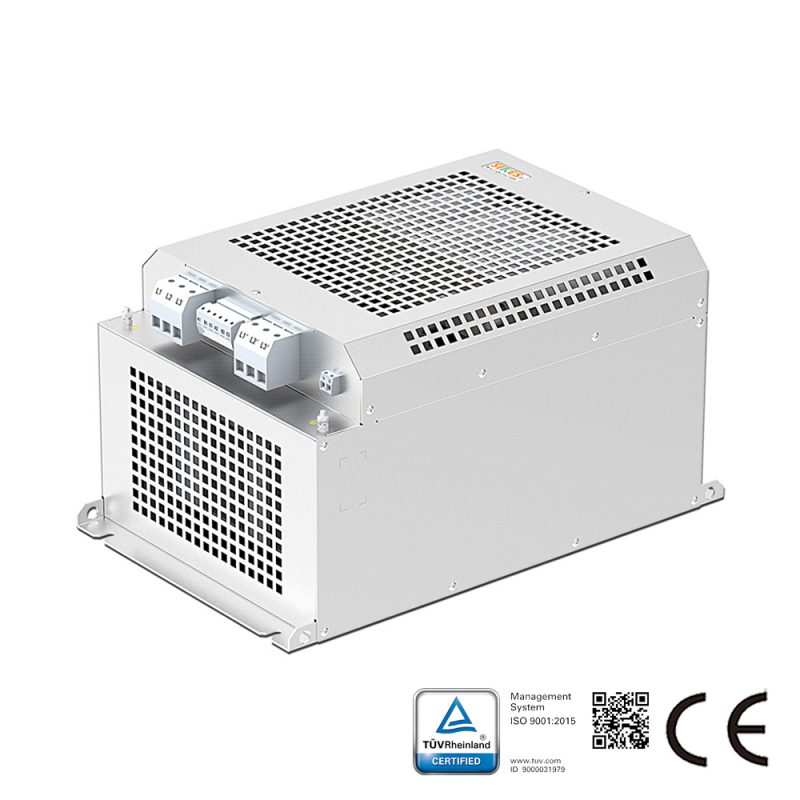

高级谐波滤波器PHF 010专为匹配变频器设计，总谐波失真率＜10%，额定电流34A。

型号：SKS-PHF-034-4A5/10

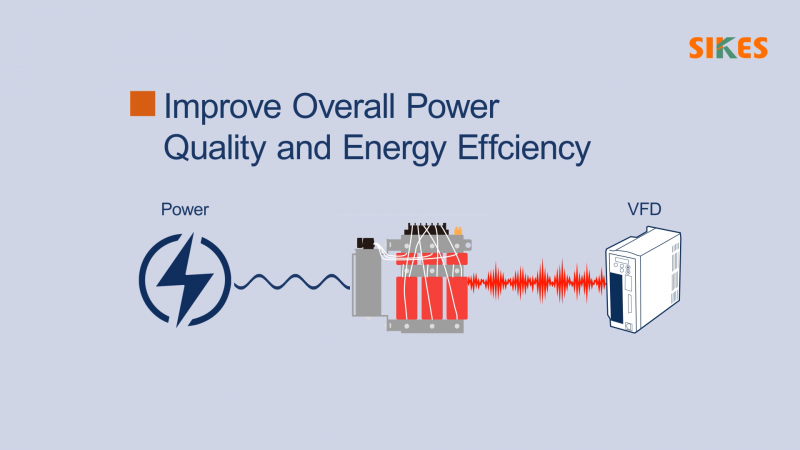

SIKES先进型无源谐波滤波器PHF 005和PHF 010是坚固耐用且易于使用的无源谐波滤波器，可在保持系统良好能效的同时降低谐波。优化谐波性能先进谐波滤波器PHF 005/010是一种高性价比的完整解决方案。与传统谐波陷波滤波器相比，PHF具有更小的占地面积和更高的谐波抑制能力。该解决方案提供PHF 005和PHF 010两种型号。当连接在丹佛斯变频器前端时，可将满载时反馈至电网的谐波电流畸变降至总谐波电流畸变率5%和10%。（系统要求：总谐波电压畸变率<2%，线路电压不平衡度<1%）先进型无源谐波滤波器效率＞98%，为丹佛斯250kW及以下功率的变频器提供了高性价比且极其坚固的谐波解决方案。作为独立选配件，先进谐波滤波器采用紧凑型外壳设计，可轻松集成到现有柜体空间。这使其特别适用于对变频器改动有限的改造项目。 PHF 010总谐波电流畸变率<10%；与12脉波整流器相比具有同等或更优性能，且成本更具竞争力 PHF 005总谐波电流畸变率<5%；与18脉波整流器相比具有同等或更优性能，且成本更具竞争力订货号：130B1094

产品或解决方案咨询

在线聊天

产品详情

SIKES先进型无源谐波滤波器PHF 005和PHF 010是坚固耐用且易于使用的无源谐波滤波器，可在保持系统良好能效的同时降低谐波。

优化谐波性能

先进谐波滤波器PHF 005/010是一种高性价比的完整解决方案。与传统谐波陷波滤波器相比，PHF具有更小的占地面积和更高的谐波抑制能力。

该解决方案提供PHF 005和PHF 010两种型号。当连接在丹佛斯变频器前端时，可将满载时反馈至电网的谐波电流畸变降至总谐波电流畸变率5%和10%。（系统要求：总谐波电压畸变率<2%，线路电压不平衡度<1%）

先进型无源谐波滤波器效率＞98%，为丹佛斯250kW及以下功率的变频器提供了高性价比且极其坚固的谐波解决方案。

作为独立选配件，先进谐波滤波器采用紧凑型外壳设计，可轻松集成到现有柜体空间。这使其特别适用于对变频器改动有限的改造项目。

PHF 010总谐波电流畸变率<10%；与12脉波整流器相比具有同等或更优性能，且成本更具竞争力
PHF 005总谐波电流畸变率<5%；与18脉波整流器相比具有同等或更优性能，且成本更具竞争力

订货号：130B1094

功能和特点

规格
线电压：
380-415 伏交流电（50 赫兹）标准配置；
440-480 伏交流电（60 赫兹）可按需提供；
500-525 伏交流电（50 赫兹）可按需提供；
690 伏交流电（50 赫兹）可按需提供。
外壳防护等级：IP20（IP21 可按需提供）
过载电流：160%，持续 60 秒
效率 > 0.98
真实功率因数
0.85 @ 50% 负载
0.99 @ 100% 负载
环境温度：-13º~113º 华氏度（-25º~45º 摄氏度）无需降额运行

特性与优势
专为与丹佛斯 VLT® 系列变频器匹配性能而设计
用户友好型启动；无需调节
无需日常维护
单台滤波器可保护多台变频器
设计符合以下电流失真限值规范：
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
