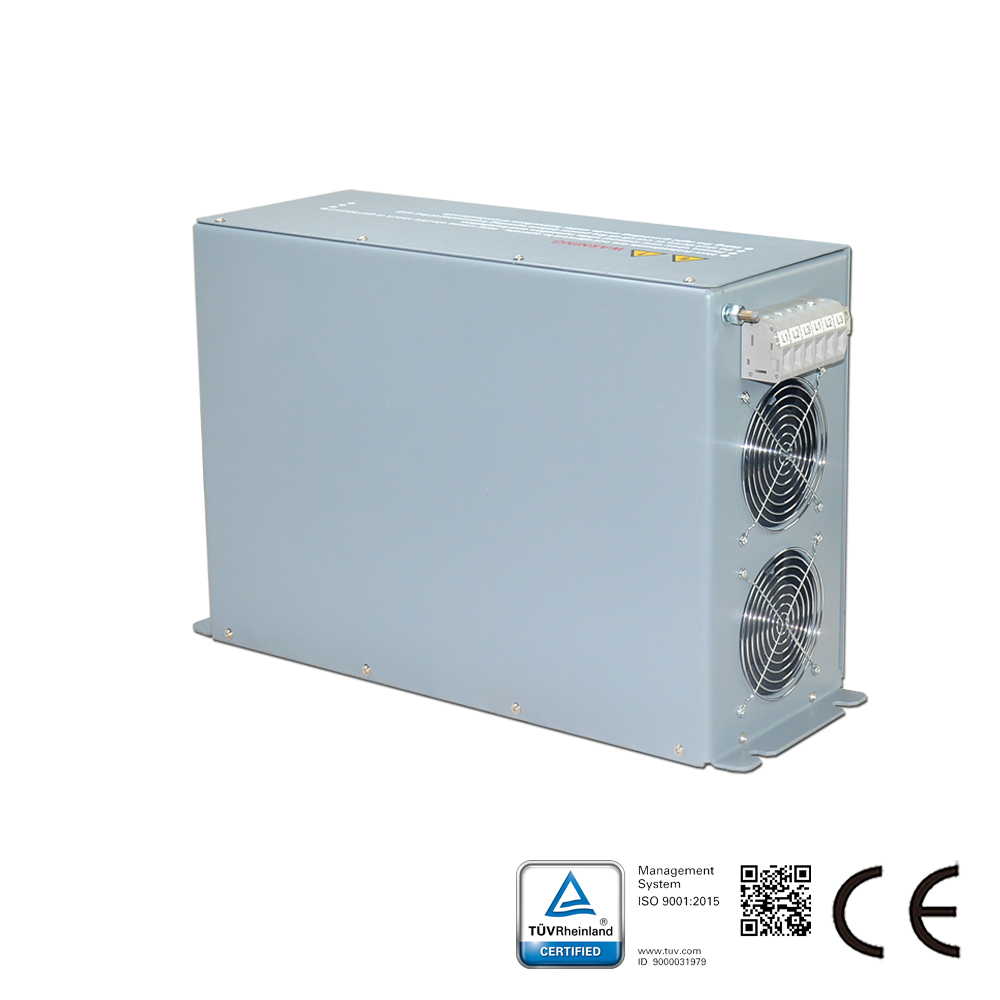

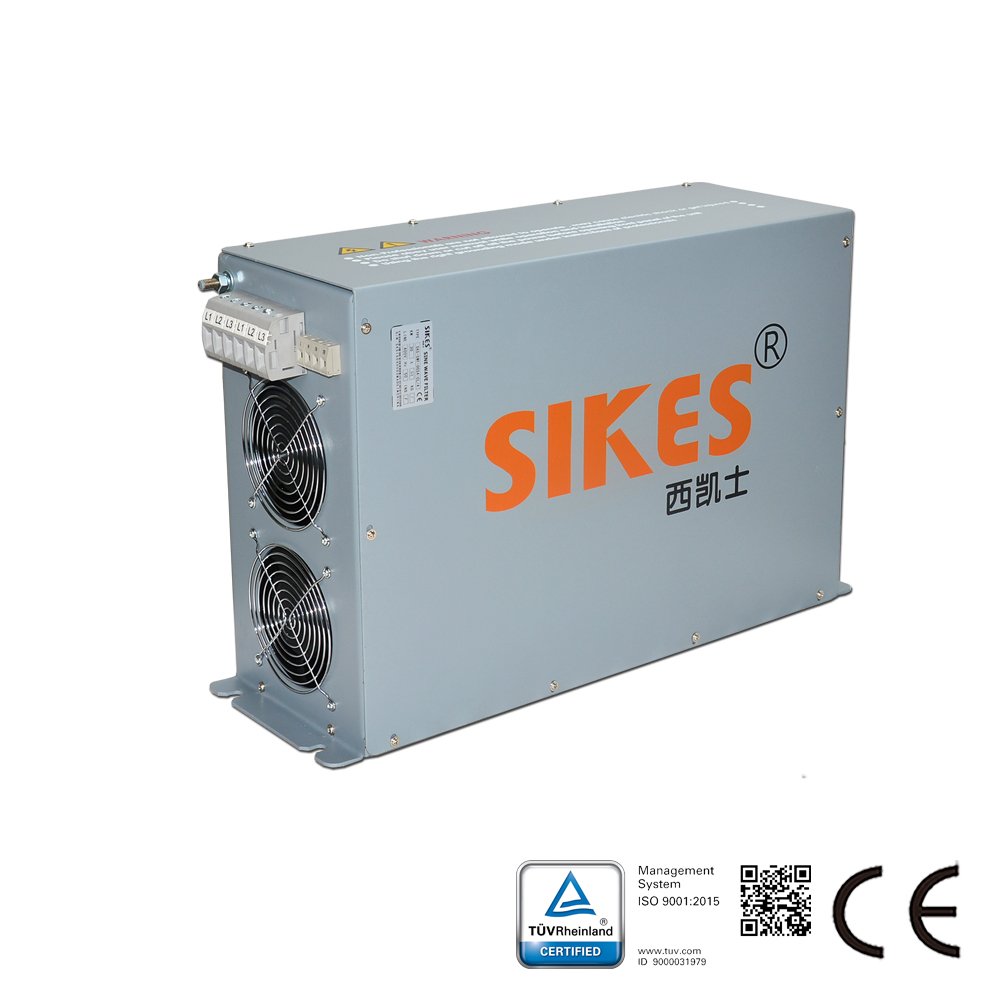

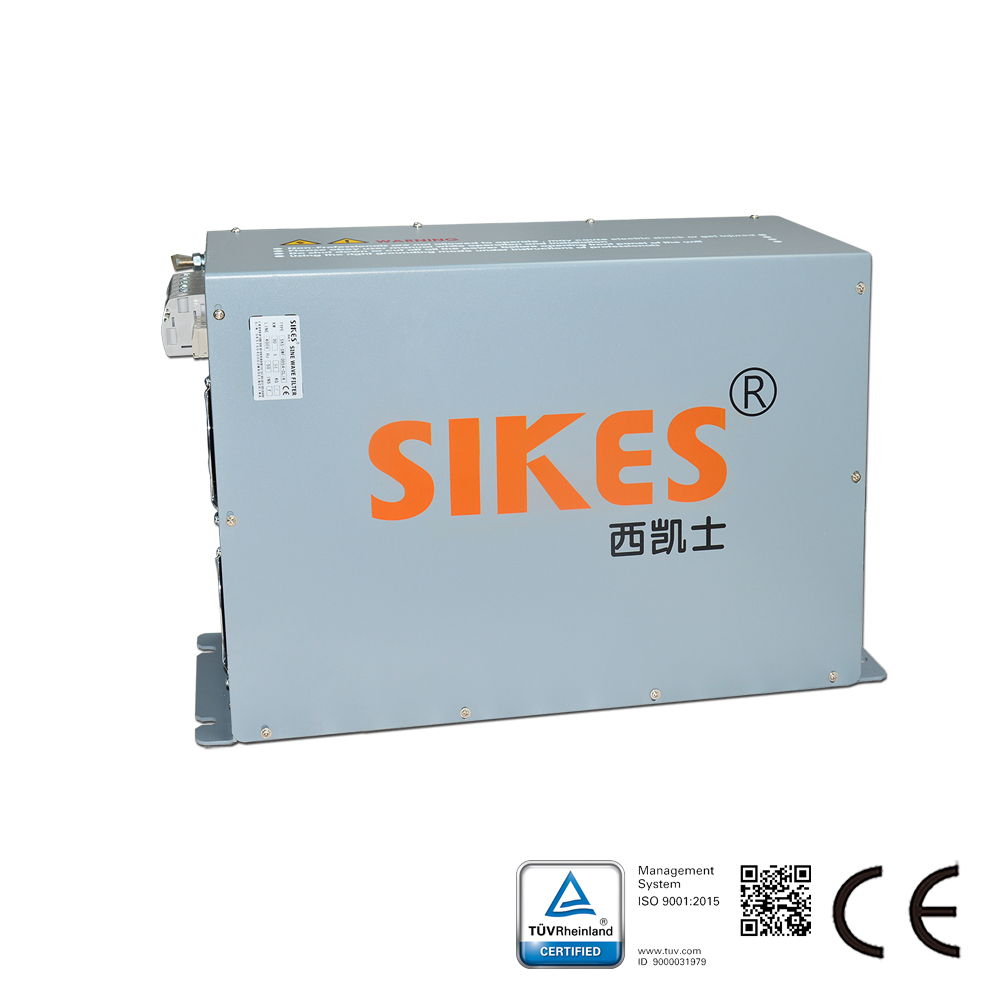

正弦波滤波器，额定电流40A，新型设计。

型号：SKS-SWF-0040-CL-4

正弦波滤波器描述： SWF系列正弦波滤波器将电机驱动器的PWM输出信号转换为残余量低的光滑正弦波；减少长电缆（超过50米）分布电容与电感引起的谐振现象；消除高dv/dt导致的电机过电压；通过滤波器应用降低电机噪声；延长电机寿命；保护电机绝缘；增加传输距离；应用此滤波器后，普通电机可替代变频电机。正弦波滤波器特性：西凯士正弦波滤波器专为变频驱动系统（尤其适用于变频器或开关电源）中的各类伺服电机设计，旨在改变变频器的PWM输出电压并生成近似正弦波电压。该无源系列适用于380V-480V电网。除Schaffner和MTE滤波器外，西凯士为您提供另一种经济选择。

产品或解决方案咨询

在线聊天

电源类型	交流
连接方式	端子连接
防护等级	IP21
额定电流范围（A）	40
额定电压范围（V）	400
相数	三相
功率范围（KW）	22
开关频率	≥4千赫
电压总谐波失真率	<5%
光学类型	无源

产品详情

正弦波滤波器描述：

SWF系列正弦波滤波器将电机驱动器的PWM输出信号转换为残余量低的光滑正弦波；
减少长电缆（超过50米）分布电容与电感引起的谐振现象；
消除高dv/dt导致的电机过电压；
通过滤波器应用降低电机噪声；
延长电机寿命；
保护电机绝缘；
增加传输距离；
应用此滤波器后，普通电机可替代变频电机。

正弦波滤波器特性：
西凯士正弦波滤波器专为变频驱动系统（尤其适用于变频器或开关电源）中的各类伺服电机设计，旨在改变变频器的PWM输出电压并生成近似正弦波电压。该无源系列适用于380V-480V电网。
除Schaffner和MTE滤波器外，西凯士为您提供另一种经济选择。

功能和特点

正弦波滤波器技术数据：
额定电压范围：3*380至500VAC±10%
电机频率：0-120Hz
开关频率：2.0kHz-16kHz
残余纹波电压：THDv<5%
额定电流下电压降：≤10%（50Hz）
电机电缆长度：最长2000米
工作模式：室内连续运行
额定电机驱动输入功率范围：3.7kW至630kW
效率：98%至99%（额定线电压与功率条件下）
过载能力：150%持续60秒，120%持续60分钟
测试电压：2240VDC持续2秒（线间），2720VDC持续2秒（线对外壳）
介电强度：AC4000V/5mA/60s
绝缘电阻：铁芯-绕组≥100MΩ（DC1000V）
气候类别（IEC60068-1）：25/100/21
防护等级：IP30（可按需提供IP40/IP54），室内：IP20
冷却方式：内部强制风冷
负载类型：典型电机负载；标准升压变压器；其他线性负载
